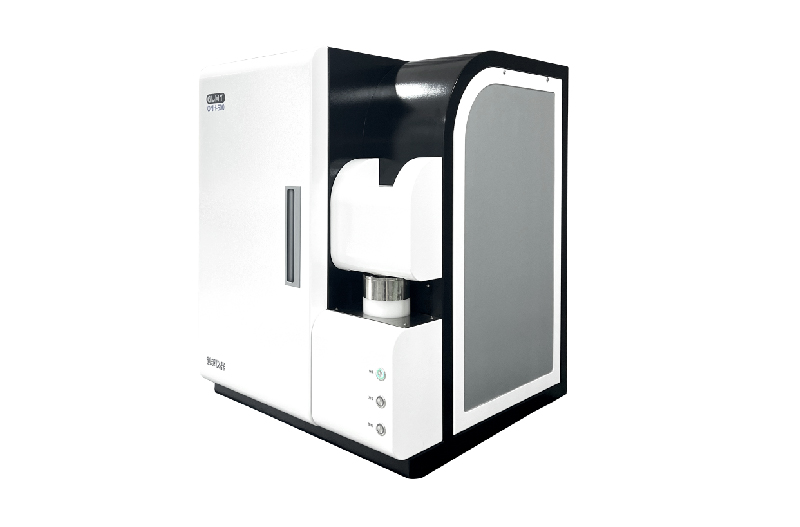

GLMY創想儀器ONH-600B系列氧氮氫分析儀
所屬分類：
GLMY創想儀器生產制造的ONH-600系列氧氮氫分析儀是高靈敏度、高精密度、 高穩定性的專業實驗室分析儀器，由于采用了模塊化設計，將來的硬軟件升級都比較便利。金屬和非金屬固體材料中的氧、氮、氫采用惰性氣體熔融法來檢測。
紅外法吸收法測氫:采用紅外吸收法測氫時可以用一臺ONH-600氧氮氫分析儀同時測定氧氮氫三種元素的含量，將稱量后的試樣放在石墨坩堝中，在氦氣（不測氮時可選用氬氣節約成本）氣流中通過高溫加熱熔融。試樣中的氧與石墨坩堝中的碳反應生成一氧化碳（CO），試樣中的氮、氫分別以氮氣和氫氣的形式逸出，這些混合氣由載氣送到高溫轉化爐，在高溫轉化爐中一氧化碳（CO）轉化為二氧化碳（CO2），H2轉化為H2O，氮氣不發生反應。通過轉化爐后的混合氣體被送到CO2紅外檢測池和H2O紅外檢測池中，根據檢測出來的二氧化碳（CO2）和H2O的含量，可以計算出原樣品中氧和氫的含量。隨后，通過紅外檢測后的混合氣體中的二氧化碳（CO2）和水被吸附后，剩余的氮氣和氦氣混合氣體通過熱導檢測池被檢測。氮氣經分離后進入熱導池檢測出氮含量。經計算機數據處理直接給出測試結果。
1、整機結構
整機采用模塊一體化設計，脈沖電極爐、氣路系統、電路系統、檢測系統四個獨立模塊集成為一體的落地式主機，外形簡潔大方。具有自動調零及高低量程自動切換功能。采用通用的64位計算機實現對整機的控制，主機內采用32位嵌入式ARM微機控制，24位高精度數據采集系統，達到對高控制精度和速度的要求。
2、電極爐系統
脈沖電極爐加熱溫度高，采用程序控制功率，可提供恒功率升溫、斜率升溫、分段升溫等多種程序升溫方式，提高分析精度，適合于從鋁合金等低熔點材料到鎢合金等高熔點材料的快速分析。電極適用多種型號坩堝，根據不同樣品的釋放情況，可選用包括套坩堝、高溫坩堝在內的多種坩堝，有效降低用戶使用成本。
電極冷卻采用單循環的獨立冷卻系統，可直接外接循環水或外水冷裝置，具有冷卻效果好且可靠性高的特點。
3、氣路系統
整機由于采用一體化落地式設計，空間開闊，氣路系統連接路線大大減少，整機氣路系統更加簡潔可靠。
氣路部件包括電磁閥、氣缸、氣路管、氣路接頭全部采用進口元件(電磁閥壽命可達百萬次以上)。特有的三軸導向氣缸能保證電極的平穩升降，確保石墨坩堝和上電極的良好接觸，同時保證石墨坩堝的均勻受力，利于長時間高溫加熱。帶有氣幕保護的自動落料爐頭、自動空氣吹掃機構，有效保障了氧元素的分析精度。
爐頭為分體結構,上下電極易拆卸,更換方便,而且下電極均采用高溫合金材料, 使用壽命長，使用成本低，避免了采用整體爐頭,更換電極需要專業技術人員操作的麻煩。
污染物從爐頂排出,不進入系統 ,操作方便,對系統密封要求不高。
進樣裝置簡單,且可自動進樣，便于出現異常故障時的維護清理。
采用的電子微流量傳感器進行高精度流量控制，將分析氣流變化對分析帶來的影響降到了最低。
電路系統
電路系統采用大規模集成電路板，供電均采用固態電源模塊，電源模塊帶短路保護功能，耐電流沖擊，抗干擾能力強，防塵，簡潔可靠；
檢測系統
分析方法：
氧：紅外吸收法，氮：熱導法，氫：紅外吸收法（或熱導法）
采用紅外測氫技術，可以避免熱導測氫法固有的不能同時檢測氮的弱點，真正實現了同時檢測氧氮氫三個元素，而且可以使用高溫催化劑而無需采用昂貴的常溫催化劑，使用成本低。
紅外檢測器：集成固態紅外傳感器測定氧、氫，多種量程的紅外檢測池可選。紅外光源選用高效、長壽命的貴金屬微型紅外發光體及鍍金金屬反射鏡；調制系統使用單片機控制的高精度步進電機，保證調制頻率的長期穩定，結合國際先進水平的的窄帶濾光片以及高精度A/D采樣卡，使整機具備極高的檢測靈敏度，可有效檢測ppm級的氧含量和ppb級的氫含量。儀器還使用了先進的溫度補償型半導體檢測器,減少儀器受外界影響, 穩定基線信號。
熱導檢測器：采用高靈敏度熱導檢測池，池電流連續可調，從而保證了設備在量程范 圍的各個階段都有優秀的靈敏度和線性度，結合高精度放大器以及24位A/D 采樣卡等硬件保證了從超低含量到高含量大量程測氮、氫的準確度。檢測系統采用低漂移,高精度,大量程,高靈敏度熱導檢測器故障率低,可靠性強, 穩定性好。
技術參數
TECHNICAL PARAMETER
儀器適用范圍：
黑色金屬、有色金屬、各類合金、鋯、鈦、鉬、鎳、陶瓷、稀土、磁性材料以及其他固體材料中的氧、氮、氫含量的測定。
分析范圍：
低氧：0.0001%～0.5% 高氧：0.5%～20%
低氮：0.0001%～2.0% 高氮：0.5%～50%
低氫：0.0001%～0.005% 高氫：0.001～0.1%
通過減少試樣稱重可擴大分析范圍。
最小讀數：0.000001%
儀器精度
氧：SD:≤0.0001%或RSD≤1.0% *
氮：SD:≤0.0001%或RSD≤1.0% *
氫：SD:≤0.2ppm或RSD≤2.0% *
注：* 以不大于標樣標準偏差或不確定度為準。
分析時間：
氧：120～180S
氮：120～240S
氫：120～180S /120～240S(紅外吸收法/熱導法)
（根據分析材料可以任意設定）。
電子天平稱量精度（萬分之一）：0.0001g
分析方法：
氧：紅外吸收法
氮：熱導法
氫：紅外吸收法/熱導法。
脈沖加熱爐：
最大電流：1500A；
最大功率：8KVA；
最高溫度：3500℃；
載氣：99.999%高純氬氣/高純氦氣0.40MPa。
動力氣：普通氮氣或凈化壓縮空氣(除油除水)，0.25MPa。
化學試劑：高氯酸鎂，堿石棉。
黑色金屬、有色金屬、各類合金、鋯、鈦、鉬、鎳、陶瓷、稀土、磁性材料以及其他固體材料中的氧、氮、氫含量的測定。
