直讀光譜儀的光柵制作
發布時間：2022-08-23 09:14:39 點擊：5156
直讀光譜儀中一個重要部件就是光柵，其是一種分光元器件，將復合光色散。使不同波長的光色散或分光。
分光元器件有棱鏡和光柵二種，以棱鏡為色散元件做成的分光儀，有水晶、玻璃、螢石等多種分光儀。以光柵為色散元件的分光儀又有平面衍射光柵或凹面衍射光柵分光儀之分。由于光柵刻劃技術和復制技術進一步的提高，光柵已廣泛應用于光電直讀光譜儀中。
一般說來，任何一種具有空間周期性的衍屏的光學元件都可以稱為光柵，如果在一塊鍍鋁的光學玻璃毛胚上刻劃一系列等寬，等距而平行的狹縫就是透射光柵。如在一塊鍍鋁的光學玻璃毛胚上刻出一系列剖面結構象鋸齒形狀，等距而平行的刻線這就是一塊反射光柵。

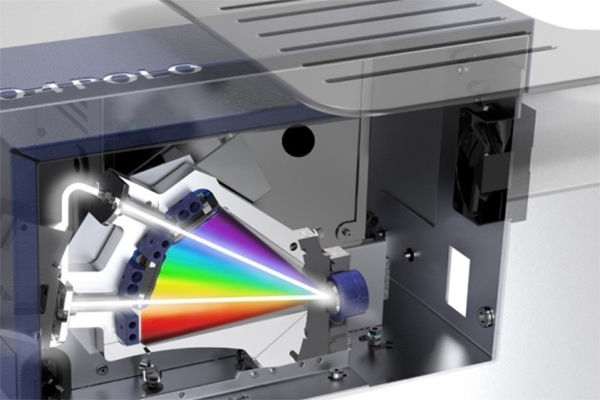

直讀光譜儀的光柵作用
現代光柵是一系列刻劃在鋁膜上的平行性很好的劃痕的總和，為了加強鋁膜與玻璃板的結構的結合力，在它們之間鍍一層鉻膜或鈦膜。在光學光譜區采用光柵刻劃密度為0.5-2400條/ 毫米。目前大量采用的600條/毫米，1200條/毫米，2400條/毫米。
為了保持劃痕間距d無變化，因此對衍射光柵的刻劃條件要求很嚴。經驗證明，對光柵刻劃室的溫度要求保持0.01-0.0313變化范圍，光柵刻劃機工作臺的水平振動不超過1-3微米，光柵刻劃室應該清潔，要避免通風帶來的灰塵，光柵刻劃室的相對濕度不應超過60-70%。光柵毛胚大多應有學玻璃和熔融石英研磨制成。
毛胚應該加工得很好，其表面形狀和局部誤差要求甚嚴。任何表面誤差將使衍射光束的波前發生變形，從而影響成象質量和強度分布。
為了提高真空紫外區反射率，鋁膜上還鍍上一層氟化鎂。鋁膜制造光柵的方法有機械刻劃，光電刻劃，復制方法和全息照相刻劃四種。上一篇：X熒光光譜儀的激發光源是這樣的 下一篇：鑄造快速測量使用手持式光譜儀
