直讀分析光譜儀核心配件，買之前要了解！
發布時間：2019-03-05 13:47:28 點擊：13000
目前，直讀光譜儀根據核心部件可分成三種，PMT技術，CCD技術,CMOS技術，還有出現的擁有兩種核心部件的直讀光譜儀。如果一種器件真的已經能夠替代另一種，并且性能優越，目前市場中就會消失一種，但是三種技術都存在，也是有原因的，存在即有道理，現在就讓我們來了解這三種直讀光譜儀的核心部件。
感光元件是直讀光譜儀的核心，元器件的好壞關系到精密儀器的精度。直讀光譜儀（OES）的核心元件有三種,一種是廣泛使用的CCD（電荷耦合）元件；另一種是CMOS（互補金屬氧化物半導體）器件,還有一種是PMT光電倍增管。
PMT的直讀光譜儀成本最高，CCD其次，CMOS的成本最低。世界上第一塊CCD圖像傳感器在1970年誕生于貝爾實驗室，此后很長一段時間CCD主導著圖像傳感器市場。CMOS圖像傳感器從90年代開始獲得業界重視并且得到大量人力物力進行研發，由于CMOS圖像傳感器具有性價比高，體積小，功耗低等特點，逐步扭轉市場格局。

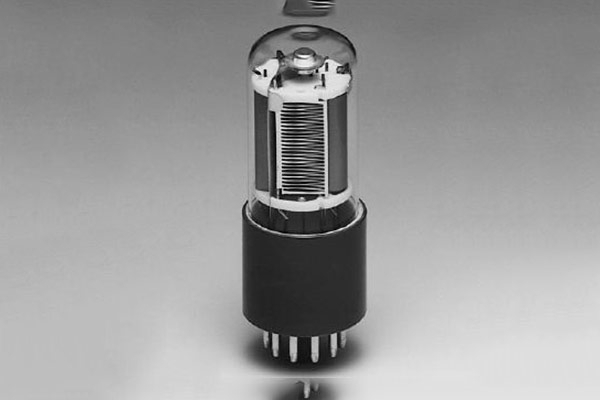

直讀光譜儀核心部件——PMT光電倍增管
PMT技術的光譜儀
直讀光譜儀精度最高的儀器為PMT技術，PMT器件原本成本不高，但一個PMT管對應一個波長的譜線，所以一個元素至少要配一根管子，每個通道都需要進行掃峰校正，如果要檢測多種元素，造價就較之高昂了。
PMT儀器比較大型并且精度經過光電倍增管放大后較高，分析精度為10-7，分析精度高出10000倍，可進行超低含量分析。后續增加元素麻煩，更加適合高精度應用。大多數的檢測CCD技術已足夠，目前市場還是被CCD獨霸，畢竟越是精密的儀器，對環境和其他因素更加敏感，限制頗多。
直讀光譜儀核心部件——CCD圖像傳感器
CCD技術的光譜儀
CCD可以稱為CCD圖像傳感器，也叫圖像控制器。CCD是一種半導體器件，能夠把光學影像轉化為電信號。
CCD是于1969年由美國貝爾實驗室（Bell Labs）的維拉·波義耳(Willard S. Boyle）和喬治·史密斯（GeorgeE. Smith）所發明的。CCD最突出的特點是以電荷作為信號，而不是電流或電壓作為信號。
CCD的直讀光譜儀是目前的主流，比起PMT技術，CCD技術可以實現多通道，并且增加檢測的元素只要增加曲線，檢測的效率也頗高，30秒可以得出結果。在直讀光譜儀領域，CCD技術是比較成熟，應用多，占據市場的技術。

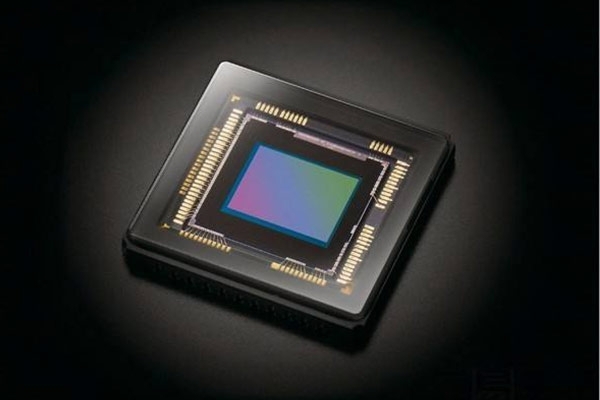

直讀光譜儀核心部件——CMOS
CMOS技術的光譜儀
CMOS（互補金屬氧化物半導體）,工作原理與CCD相比沒有本質的區別，它應用在電腦主板，相機，甚至是光譜儀行業，甚至是但是不管哪個行業，任何一種新技術取代舊技術都需要一個相當長的過程，光譜儀行業也不例外，CMOS價格低，中低端相機全部被CMOS取代,而通常高端攝像頭都是CCD感光元件。
目前CCD仍然是主流，CMOS技術與之相比，還有一些缺陷等待解決，比如靈敏度差異，由于CMOS傳感器的每個象素由四個晶體管與一個感光二極管構成(含放大器與A/D轉換電路)，使得每個象素的感光區域遠小于象素本身的表面積，因此在象素尺寸相同的情況下，CMOS傳感器的靈敏度要低于CCD傳感器。
由于CMOS傳感器的每個感光二極管都需搭配一個放大器，而放大器屬于模擬電路，很難讓每個放大器所得到的結果保持一致，因此與只有一個放大器放在芯片邊緣的CCD傳感器相比，CMOS傳感器的噪聲就會增加很多。
CMOS技術為光譜分析技術的發展提供了更多的可能性，相信隨著光譜技術的發展，CMOS技術一定也會取得長足的進步，讓我們拭目以待。創想儀器擁有CCD與CMOS直讀光譜儀，您需要哪種都可在創想尋找到，知道更多關于光譜儀的信息，請?jiān)L問創想儀器官網。
