常見直讀光譜儀探測器分類
發布時間：2020-12-14 09:30:36 點擊：6017
直讀光譜儀器可以選擇探測器的CCD或者CMOS，探測器的重要性不言而喻，探測器是幫助人類探索我們看不到的光譜世界的重要器件，探測器是眼睛，幫助我們探測看不見的光譜線，得到元素的含量。探測器的存在保證了光譜定性分析：通過特征譜線的位置（波長）進行定性。由于每個元素的特征發射譜線不一樣，通過幾條特征譜線是否存在就可以確定樣品中是否存在該元素。定性分析時，所給出的譜圖如下圖所示，實際上就是全波長范圍內的原子發射光譜圖（線狀譜圖）定量分析：通過特征譜線的強度進行定量。下面介紹的集中傳感器，都是常見的類型。CCD / CMOS / NMOS圖像傳感器，PMT傳感器等等。
光譜儀探測器

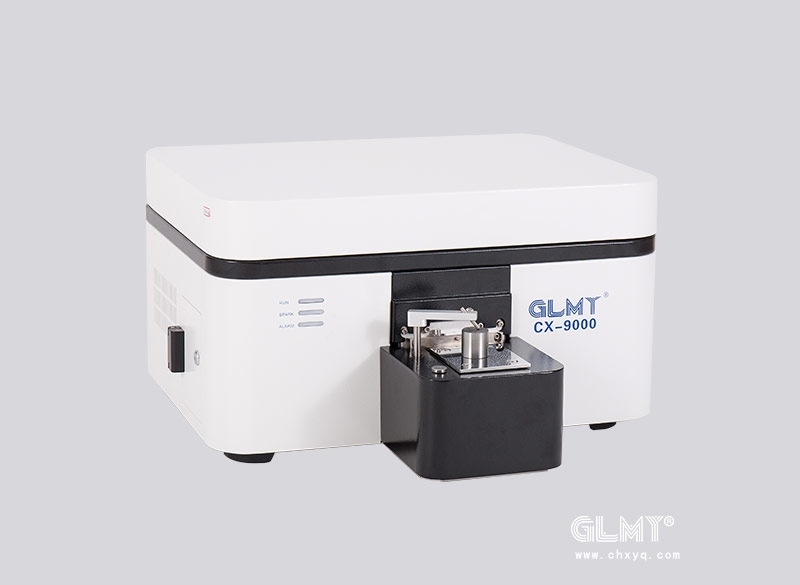

直讀光譜儀探測器
光電倍增管（PMT）
光電倍增管（PMT）適用于有高速、低噪聲和高增益工作需求的應用。PMT包括裸管、組件和模塊，可提供擁有不同光敏面、不同光譜響應范圍等豐富的產品。
CCD
CCD線陣圖像傳感器采用光譜儀所需的垂直長像素。電荷復位時間（以像素為單位）：最小1μs。在紫外線區域具有高靈敏度（光譜響應范圍：200至1000 nm）,低暗電流。
CMOS 面陣圖像傳感器
近紅外高靈敏度有源像素傳感器是一種在近紅外區域具有高靈敏度的CMOS面積圖像傳感器。 此外，可以以75幀/秒的最大速率進行成像。 它是一種全數字I / O型，內置定時發生器，偏置發生器，放大器和A / D轉換器。
NMOS晶體管
NMOS英文全稱為N-Metal-Oxide-Semiconductor。意思為N型金屬-氧化物-半導體，而擁有這種結構的晶體管我們稱之為NMOS晶體管。MOS晶體管有P型MOS管和N型MOS管之分。由MOS管構成的集成電路稱為MOS集成電路，由NMOS組成的電路就是NMOS集成電路，由PMOS管組成的電路就是PMOS集成電路，由NMOS和PMOS兩種管子組成的互補MOS電路，即CMOS電路。
PMOS晶體管
PMOS晶體管的跨導小于N溝道MOS晶體管。此外，P溝道MOS晶體管閾值電壓的絕對值一般偏高，要求有較高的工作電壓。它的供電電源的電壓大小和極性，與雙極型晶體管——晶體管邏輯電路不兼容。PMOS因邏輯擺幅大，充電放電過程長，加之器件跨導小，所以工作速度更低，在NMOS電路（見N溝道金屬—氧化物—半導體集成電路）出現之后，多數已為NMOS電路所取代。只是，因PMOS電路工藝簡單，價格便宜，有些中規模和小規模數字控制電路仍采用PMOS電路技術。
我們可以看到CMOS的圖像傳感器非常多，是眾多光學器件集團的研發要點。今后跟隨者市場的變化，光譜儀行業也會革新，運用到最新的技術最光寫模塊進行調試。
