服務(wù)支持Service
To first-class products
Quality service to meet customer needs
國(guó)內(nèi)市場(chǎng)部
0510-83205379
24小時(shí)服務(wù)
國(guó)際貿(mào)易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區(qū)梁通路19號(hào)免費(fèi)咨詢熱線:
400-0833-980
直讀光譜儀的激發(fā)環(huán)節(jié)電極相關(guān)內(nèi)容
發(fā)布時(shí)間：2022-10-10 11:45:46 點(diǎn)擊：4714
直讀光譜分析儀的檢測(cè)方式是對(duì)金屬表面激發(fā)，以實(shí)現(xiàn)對(duì)金屬元素的檢測(cè)，對(duì)于激發(fā)的重要部件，電極來說，如果要實(shí)現(xiàn)激發(fā)，檢測(cè)的穩(wěn)定性，對(duì)電極有什么樣的要求呢？
電極間距
電極間距是電極尖端和分析樣品間的距離。電極間距過大，樣品難以激發(fā)，激發(fā)時(shí)穩(wěn)定性差，分析數(shù)據(jù)精密度也較差。電極間距過小，樣品激發(fā)較易，但是隨著放電次數(shù)的增加，輔助電極凝聚物質(zhì)增加，容易造成長(zhǎng)尖使得間距變小，這樣也會(huì)影響分析精密度。特別是對(duì)間距變化比較敏感的分析元素分析精密度更差。電極間距的大小對(duì)樣品激發(fā)是有很大影響的，因此，電極間距不能過大也不能過小，一般分析間隙采用3 ~ 6mm。這個(gè)指標(biāo)在每個(gè)儀器上都是固定值，在常規(guī)分析中是不需要考慮的。但是，對(duì)于特殊材料需要重新考慮其電極間距。比如金屬?gòu)?fù)合材料鋅鋁合金鍍層鋼板上鍍層材料中鋁的測(cè)定，由于其鍍層厚度很薄，因此必須根據(jù)該材料的性質(zhì)進(jìn)行電極間距條件試驗(yàn)選擇。

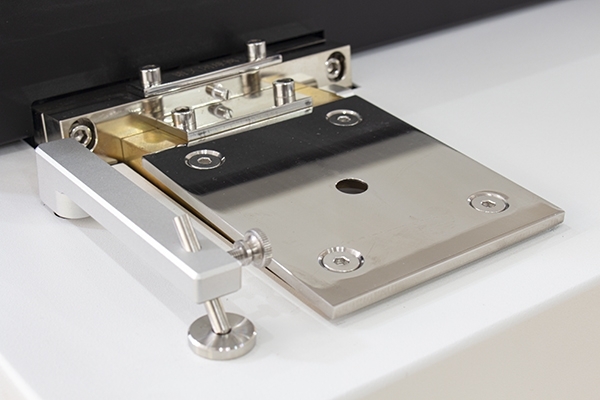

直讀光譜儀激發(fā)臺(tái) 電極的保養(yǎng)
電極選擇
電極的規(guī)格有0.5mm、1.0mm、2.0mm、3.0mm、4.0mm、6.0mm，常用規(guī)格為6.0mm，材料為鎢棒。對(duì)于0.5mm的針式鎢電極，其激發(fā)能力比6.0mm鎢電極要低。因此，其JI限激發(fā)厚度要小，可以對(duì)厚度只有幾十微米的樣品進(jìn)行分析，比如采用0.5mm的針式鎢電極，可對(duì)熱鍍鋅鋁合金鋼絲樣品上鍍層材料的鋁進(jìn)行測(cè)定。除此之外，還適合純金屬樣品、小件樣品、箔狀樣品、點(diǎn)接觸和線接觸樣品。
直讀光譜儀檢測(cè)中，電極的重要性不言而喻，注意電極的狀態(tài)，是保持直讀光譜儀檢測(cè)穩(wěn)定性的重要條件。
