什么是直讀光譜儀的狹縫？
發布時間：2021-09-08 10:05:56 點擊：6561
在直讀光譜儀中，狹縫是一個重要的存在，它分入射狹縫和出射狹縫。下面我們來具體看一看。
入射狹縫
直讀光譜儀入射狹縫是使光源的光線通過，進入分光計內投射到色散元件上，得到線狀光譜。對于有些光譜儀，特別是多通道固定出射狹縫的儀器，還可起到調節光譜線落到出射狹縫中心位置的作用。
光電直讀光譜儀入射狹縫，一般都用固定的狹縫寬度，寬度通常為20μm，裝在一個狹縫架上。大多數光譜儀都是用入射狹縫調節光譜線位置。入射狹縫架是裝在一個帶有螺桿的驅動裝置上，狹縫座用螺桿連結到分光計外，轉動螺桿上的鼓輪可驅動入射狹縫沿羅蘭圓移動，移動的位置由鼓輪上的讀數得到。移動狹縫的目的是為了改變?nèi)肷浣?，也就改變了光譜線的出射位置，可使光譜線在出射狹縫上處于ZUI佳位置。

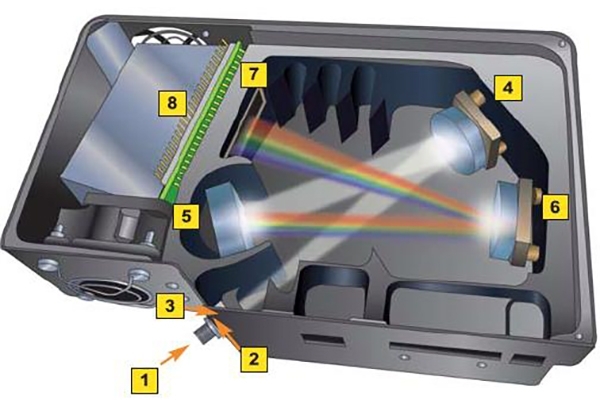

直讀光譜儀內部結構
出射狹縫
出射狹縫的作用是只允許被選用的光譜線投射到光電轉換元件（如光電倍增的光陰極）上。是一個固定寬度的窄縫，一般縫寬在50 ~75μm。出射狹縫裝在羅蘭圓上。出射狹縫、反射鏡或折射鏡，以及光電倍增管組合在架上，構成出射狹縫裝置，固定在狹縫體上。
出射狹縫在大部分光電光譜儀上都是獨立的，每個出射狹縫單獨的固定在羅蘭圓上。
對多通道固定式光電光譜儀每一個通道有一個出射狹縫，對于順序掃描式儀器來說一般只有兩個出射狹縫，一個接收內標信號，另一個接收分析線信號。也有的儀器使用的出射狹縫增加一個或兩個。順序掃描式儀器的出射狹縫也是固定不動的，掃描譜線是由轉動光柵來實現。
對于光譜儀的狹縫，你了解了嗎？上一篇：關于直讀光譜分析儀激發光源的問題 下一篇：直讀光譜儀中的光電倍增管特性
